Guia de instalação do MBR: evite erros dispendiosos do biorreator de membrana

Domínio da instalação MBR: protocolos de campo críticos de um especialista em sistemas de águas residuais

Com 23 anos projetando e comissionando biorreatores de membrana, documentei como um único descuido na instalação-como espaçamento inadequado do cassete de membrana ou tubulação de permeado defeituosa-pode desencadear incrustações irreversíveis, reduzir as taxas de fluxo em 40 a 60% e incorrer em mais de US$ 500 mil em custos de substituição prematura.Os MBRs exigem integração hiper{0}}precisa de sistemas biológicos, hidráulicos e de membrana. Abaixo estão os imperativos de instalação-testados em batalha, raramente abordados nos manuais dos fornecedores.

I. Pré-instalação: além da prontidão do armazém para a bacia

1.1 Validação de material e configuração da membrana

Sistemas Industriais vs. Municipais:

• Membranas PVDFdominam as aplicações municipais, mas falham catastroficamente em águas residuais de alimentos carregadas de óleo/graxa (>50 mg/L FOG). Para matadouros ou refinarias,Membranas de PTFEcom superfícies hidrofóbicas não são-negociáveis. Uma modernização de uma fábrica de laticínios viu o fluxo de PVDF diminuir 80% em 3 meses; O PTFE manteve >25 LMH após-a correção.

Orientação da cassete:

• Fluxo paralelo(alinhamento-a{1}}do cabeçalho de ponta a ponta) minimiza zonas mortas, mas requer 1,2× largura da bacia.
• Fluxo em série(cabeçalhos escalonados) ajusta-se a bacias estreitas, mas corre o risco de desequilíbrio de fluxo de 15–20%. As dimensões-da bacia são escaneadas a laser antes de finalizar o layout.

1.2 Condicionamento de Biorreatores: O Catalisador Negligenciado

Semeadura ativa de lodo:

• Injete 2.500–3.000 mg/L de MLSS de biorreatores operacionais 72 horas antes da-imersão da membrana.
• Parâmetro crítico: Relação F/M 0,05–0,1 kg DBO/kg MFEL/dia. Razões mais altas provocam o cegamento irreversível dos poros durante o comissionamento.

Calibração pré-de aeração:

• Difusores de bolhas-finas devem atingir >2,0 mg/L de OD em toda a bacia-antessubmersão da membrana. A inicialização de uma fábrica de eletrônicos falhou porque os gradientes de OD variaram de 0,8 a 4,2 mg/L-membranas sujas assimetricamente.

Lista de verificação de{0}}verificação pré-instalação:

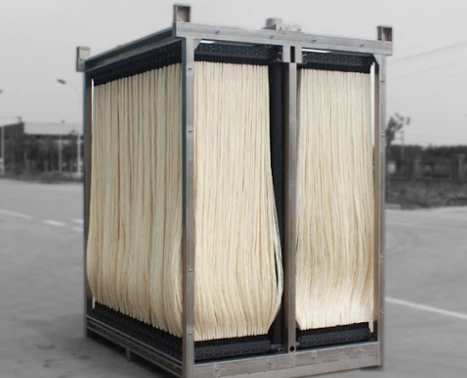

II. Instalação do Cassete de Membrana: Protocolos de Precisão Cirúrgica

2.1 Manuseio e Submersão: Evitando Erros de US$ 10.000

• Elevação de guindaste: Use barras espaçadoras com fixação de 4-pontos. Elevadores de ponto único dobram estruturas >2 graus, deformando o alinhamento da fibra.
• Taxa de submersão: Abaixe a 0,3 m/minuto. Taxas mais rápidas prendem bolsas de ar, causando colisões de quadros induzidas por flutuabilidade.
• Preenchimento anti-de limpeza: Coloque tapetes EPDM de 30 mm sob as estruturas se o piso da bacia tiver acabamentos abrasivos.

2.2 Nivelamento e espaçamento: a geometria determina o desempenho

• Tolerância de nível: <2 mm/m (verificado via inclinômetro digital).
• Espaço entre-cassetes: Mínimo 100 mm para uniformidade de limpeza com ar. Na ETE de Xangai, lacunas de 70 mm causaram uma erosão 30% menor nos cassetes centrais.
• Folga na parede: Mínimo de 200 mm para evitar incrustações de vórtice.

III. Tubulação e Instrumentação: Purgadores Hidráulicos Ocultos

3.1 Tubulação de Permeado – O Assassino do Fluxo Silencioso

• Declive: 0,5 graus para cima em direção ao coletor de coleta evita o travamento do ar.
• Velocidade: Mantenha 1,0–1,5 m/seg. Velocidades <0,8 m/seg promovem a sedimentação do lodo; >2,0 m/s corrói as fibras de PVDF.
• Amortecedores de pulsação: Instale se a frequência de curso da bomba exceder 45 Hz para evitar fadiga da fibra.

3.2 Integração do Sistema Air Scour

• Balanceamento múltiplo: Orifícios ajustáveis ​​obrigatórios por linha de cassetes. As medições de campo devem mostrar uma variação de fluxo de ar <5%.
• Material do tubo: UsarCPVC SCH 80para linhas de ar-resistentes ao ozônio. O PVC padrão racha em 18 meses quando a ozonização é usada.

4. Comissionamento: o protocolo de sucesso-de 72-horas{3}}

Fase 1:Condicionamento de membrana (0–24 horas)

• Fluxo: 50% do fluxo de projeto (por exemplo, 15 LMH para 30 LMH nominal)
• Aeração: Bolha grossa contínua (50 Nm³/h por cassete)
• Permear: Recircular para o biorreator-nunca descarrega ainda

Fase 2:Aclimatação de biomassa (24–48 horas)

• Aumente o fluxo em 5 LMH/hora até atingir 80% do projeto
• Monitorar TMP a cada 15 minutos; abortar se ΔP >0,3 bar/hora

Fase 3:Estabilização (48–72 horas)

• Sustentar fluxo alvo + ciclos de relaxamento (9 min de filtração / 1 min de pausa)
• Desempenho aprovado/reprovado: Estabilidade TMP ±0,05 bar/hora

V. Evitando falhas catastróficas: proteções pós{1}}instalação

5.1 Protocolo de estacionamento de membrana (períodos inativos de >48 horas)

• Estacionamento molhado: Mergulhe em solução de NaHSO₃ 200 ppm (pH 3,5–4,0)
• Estacionamento seco: Lavar com 1.000 ppm de ácido cítrico + purga de N₂

5.2 Primeiro bloqueio de manutenção de 90 dias

• Diário: Registro de TMP, fluxo, MLSS, eficiência de remoção de COD
• Semanalmente: 0,1% de ácido cítrico CIP a 35 graus (mesmo se o TMP estiver estável)
• Mensal: Teste de integridade da fibra (queda de pressão <5%/min)

VI. Otimização de desempenho-de longo prazo

Correlação de dados críticos:

• Viscosidade do Lodo vs. Fluxo: MLSS >12.000 mg/L requer redução do fluxo de 0,5 LMH por aumento de 1.000 mg/L.
• Compensação de temperatura: A permeabilidade cai 2% por grau abaixo de 15 graus -aumenta o SADm de acordo.
