Incrustação na membrana do difusor de disco: análise especializada de causas e prevenção de entupimento

Os mecanismos ocultos por trás da incrustação da membrana do difusor de disco: a análise forense de um especialista em águas residuais

Com mais de 18 anos de experiência na solução de problemas de sistemas de aeração em 200+ estações de tratamento de águas residuais, identifiquei como descuidos aparentemente menores na seleção e operação de membranas levam ao entupimento catastrófico do difusor - reduzindo a eficiência da transferência de oxigênio em 40-60% e aumentando o consumo de energia em 35-50%.Ao contrário das falhas de equipamentos mecânicos, a incrustação da membrana ocorre em níveis microscópicos, onde a geometria inadequada dos poros, as interações químicas e os fatores biológicos se combinam para criar bloqueios irreversíveis. Através de extensas autópsias de membranas e modelagem computacional de dinâmica de fluidos, decodifiquei os cinco mecanismos fundamentais de incrustação que a maioria dos operadores nunca detecta até que os sistemas falhem.

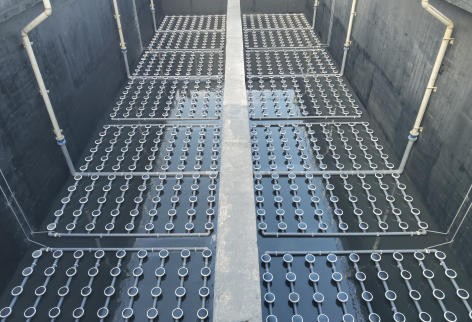

I. Arquitetura microscópica de poros: a base da resistência à incrustação

1.1 Geometria e Distribuição dos Poros

Arquitetura de poros de membranarepresenta a primeira linha de defesa contra incrustações. Recurso ideal de membranas difusorasestruturas de poros assimétricoscom canais internos maiores (20-50μm) estreitando-se para aberturas superficiais precisas (0,5-2μm). Este design alcança:

• Pontos de adesão superficial reduzidospara partículas
• Caminhos de fluxo de ar mantidosmesmo quando os poros da superfície ficam parcialmente obstruídos
• Forças de cisalhamento aprimoradasdurante a aeração que interrompem a formação de camadas incrustantes

Falha crítica de fabricação: O diâmetro uniforme dos poros em toda a espessura da membrana cria zonas de estagnação de fluxo onde os sólidos se acumulam. Documentei taxas de incrustação 300% mais rápidas em membranas simétricas em comparação com designs assimétricos.

1.2 Energia Superficial e Hidrofobicidade

Energia superficial da membranadetermina a fixação inicial do biofilme e a propensão ao dimensionamento. As membranas ideais mantêm:

• Ângulos de contato de 95-115 graus- suficientemente hidrofóbico para repelir partículas-transmitidas pela água e permitir a passagem do ar
• Rugosidade superficial<0.5μm RMS- suave o suficiente para evitar a ancoragem bacteriana, mas texturizado o suficiente para romper as camadas limites

Estudo de caso: Uma estação de tratamento de águas residuais farmacêuticas reduziu a frequência de limpeza de semanal para trimestralmente, mudando de membranas hidrofílicas de 85 graus para versões hidrofóbicas de 105 graus, apesar dos tamanhos de poros idênticos.

II.Mecanismos de incrustação química: a crise de entupimento invisível

2.1 Dinâmica de Incrustação de Carbonato de Cálcio

Deposição de carbonato de cálciorepresenta o mecanismo de incrustação química mais difundido, ocorrendo através de três vias distintas:

• Precipitação-induzida por pH: A remoção de CO₂ durante a aeração aumenta o pH localizado, desencadeando a cristalização de CaCO₃
• Cristalização-mediada pela temperatura: Process water temperature fluctuations >Escala acelerada de 2 graus/hora
• Precipitação-induzida biologicamente: O metabolismo bacteriano altera a química do micro-ambiente

A cascata de escalacomeça com a nucleação de cristais em nanoescala nas superfícies da membrana, progredindo para completar a oclusão dos poros dentro de 120-240 dias sem intervenção.

2.2 Adesão de Hidrocarbonetos e FOG

Ácidos graxos e hidrocarbonetosinteragir com materiais de membrana através de:

• Particionamento hidrofóbico: Compostos não{0}}polares são adsorvidos nas superfícies da membrana
• Inchaço de polímero: Membranas de EPDM e silicone absorvem óleos, expandindo e distorcendo a geometria dos poros
• Formação de emulsão: Os surfactantes criam emulsões de óleo-água que penetram nas redes de poros

Limites máximos toleráveis:

• Gorduras animais/vegetais: <25 mg/L for EPDM, <40 mg/L for silicone
• Óleos minerais: <15 mg/L for all membrane types
• Surfactantes: <0.5 mg/L anionic, <1.2 mg/L non-ionic

III.Incrustação biológica: o mecanismo vivo de entupimento

3.1 Dinâmica de Formação de Biofilme

Colonização bacterianasegue um processo previsível de quatro-estágios:

1. Formação de filme condicionador: Moléculas orgânicas são adsorvidas às superfícies em minutos
2. Acessório de célula Pioneer: Bactérias que expressam proteínas de adesão estabelecem bases
3. Desenvolvimento de microcolônias: As células proliferam e produzem matrizes protetoras de EPS
4. Formação de biofilme maduro: Comunidades complexas com canais de nutrientes especializados

A janela críticaa intervenção ocorre entre os estágios 2-3, normalmente 12-36 horas após a imersão da membrana.

3.2 Desenvolvimento da Matriz EPS

Substâncias poliméricas extracelularesconstituem 85-98% da massa do biofilme, criando:

• Barreiras de difusãoque restringem a transferência de oxigênio
• Redes adesivasque capturam sólidos suspensos
• Gradientes químicosque promovem reações de escala

Análise de composição EPSde membranas sujas revela:

• 45-60% de polissacarídeos
• 25-35% de proteínas
• 8-15% de ácidos nucléicos
• 2-5% de lipídios

4.Parâmetros Operacionais: Acelerando ou Prevenindo Incrustações

4.1 Gerenciamento de Fluxo de Ar

Otimização da taxa de fluxo de arevita ambos os tipos de incrustações:

• Baixo fluxo de ar (<2 m³/h/diffuser): Cisalhamento insuficiente permite incrustações biológicas e particuladas
• High airflow (>10 m³/h/difusor): Velocidade excessiva leva à impregnação de partículas nas membranas

Faixa ideal: 4-6 m³/h/difusor cria cisalhamento suficiente enquanto minimiza o transporte de partículas

4.2 Estratégias de Ciclismo

Aeração intermitentefornece controle superior de incrustações por meio de:

• Ciclos de secagem: A exposição periódica da membrana ao ar interrompe a maturação do biofilme
• Variação de cisalhamento: Mudanças nos padrões de fluxo desalojam camadas incrustantes em desenvolvimento
• Períodos de oxidação: A penetração aprimorada de oxigênio controla o crescimento anaeróbico

Ciclo recomendado: 10 minutos ligado/2 minutos desligado para a maioria das aplicações

V. Seleção de materiais: o principal determinante da incrustação

Ciência dos materiais da membranaavançou significativamente, com cada material exibindo características de incrustação distintas:

Protocolo de seleção de materiais:

1. Análise de águas residuais: Identificar incrustações predominantes
2. Compatibilidade química: Verifique a resistência aos agentes de limpeza
3. Parâmetros operacionais: Combine o material com o fluxo de ar e as faixas de pressão
4. Custo do ciclo de vida: Avaliar os custos totais de propriedade

VI.Manutenção preventiva: a estratégia de defesa-de quatro níveis

6.1 Parâmetros de Monitoramento Diário

• Aumento da queda de pressão: >0,5 psi/dia indica desenvolvimento de incrustações
• Eficiência de transferência de oxigênio: >A redução de 15% requer investigação
• Inspeção visual: Os padrões de descoloração da superfície revelam tipos de incrustações

6.2 Matriz do Protocolo de Limpeza

Nota crítica: Sempre siga o tratamento químico com enxágue completo para evitar incrustações secundárias
