Fluxo de processo
A construção de um sistema de aquicultura de recirculação industrializado (RAS) inclui principalmenteInstalações de aquicultura, tanques de cultura, sistemas de tratamento de água e tecnologias associadas .O design e a implementação devem ser baseados em análises abrangentes deCondições climáticas locais, fatores ambientais e características biológicas das espécies -alvo, aderindo aos princípios depraticidade, eficiência energética e alto desempenho. tecnologias e equipamentos avançados devem ser empregados para criar um ecossistema ideal de aquicultura enquanto alinham com as condições nacionais da China .
Ras Construction é umProjeto de engenharia de pequena escala especializadoenvolvendo várias disciplinas, comoCiência marinha, biologia, engenharia eletromecânica, instrumentação, hidráulica, construção e tecnologia de aquicultura. Seu desenvolvimento deve confiarPesquisa científica, integrando a experiência multidisciplinar para garantir que o sistema seja tecnologicamente avançado, economicamente viável e operacionalmente gerenciável, finalmente alcançandoProdução de alta eficiência e ecologicamente correto .
Após testes e otimização repetidos, o fluxo de processo finalizado é o seguinte:
Tanque de cultura → Filtro de tambor → Filtro de alta eficiência → Biofiltro → Tanque de regulação da temperatura → Unidade de esterilização UV → Câmara de oxigenação → Sistema de monitoramento da qualidade da água → Tanque de cultura Tank(Figura 9-13) .
Caso de projeto de engenharia do sistema de tratamento de água
A seguir, é apresentado um estudo de caso específico . com base no fluxo de processo estudado anteriormente, o sistema foi projetado com:
- Área de cultura de peixes: 1,000 m²
- Defesa de água:0,8 m (volume efetivo de água: 800 m³)
- Taxa de circulação máxima de água:400 m³/h (vazão ajustável)
- Taxa de REURUSE DO WATER: >95%
1. Design de elevação
- Sala de tratos aquáticos:Área do piso de 368 m², com uma elevação do solo de ± 0.00 m .
- Sump de baixo nível e bombas:Localizado em um -1.8 m elevação .
- Biofiltro:Construído com concreto armado, projetado em uma elevação mais alta:
- BottomElevation: +1.5 m
- TOPELEVATION: +3.5 m
- Volume eficaz de água:100 m³ (proporção 10: 1 para o volume do tanque de peixes) .
Design de circulação que economiza energia:
- Levantamento de estágio único:A água é bombeada do poço para o biofiltro por meio de um filtro de alta eficiência .
- Fluxo de gravidade:A água então flui sequencialmente através de:
- Tanque de regulação da temperatura → Unidade de esterilização UV → Câmara de oxigenação → Tanques de cultura .
- Flowcontrol: ajustável via operação da bomba e regulação da válvula .
Vantagens:Operação fácil e eficiente em termos de energia e baixa manutenção .

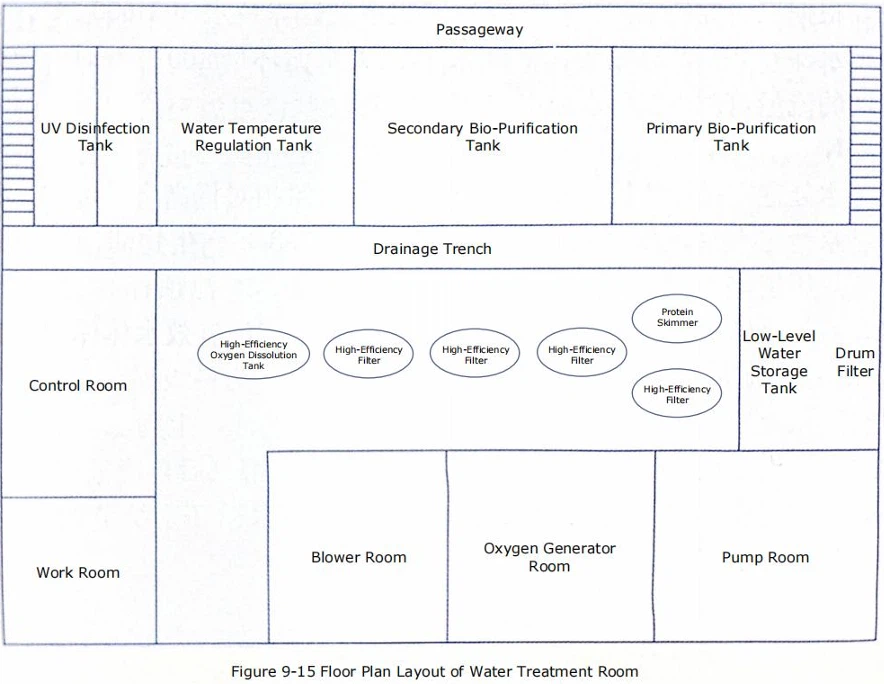

2. Layout da sala de tratamento de água
- Estrutura:Um andar com umtelhado translúcido de baixo teto,Teto do painel de PVC e 4 clarabóias .
- Benefícios térmicos: Resistente ao vento, isolamento de calor do verão e retenção de calor no inverno (Figura 9-15) .
- Dimensões: 24 . 5 m (comprimento) × 15,0 m (largura), voltado para o leste.
Arranjo de equipamentos (três linhas):
① Lado Oast (equipamento de energia):
PumProom, Sala do gerador de oxigênio, Roots Blower Room .
②Middle Row (filtração e oxigenação):
Filtro de bateria, filtro de alta eficiência, skimmer de proteínas, câmara de oxigenação .
③ Ocidental (unidades de tratamento):
Biofiltros primários/secundários, tanque de regulação da temperatura, esterilizador modular UV .
- Sala de controle e espaço de trabalho: lado sul .
Benefícios:Instalação organizada, conveniência operacional e manutenção simplificada .
3. design de fluxo hidráulico
- Tanques de peixe:
Forma circularcom dois tubos de entrada inclinados .
Fundo cônicocom drenagem central .
Fluxo rotacionalCria correntes radiais para auto-limpeza .
- SumpDrainage:
Fluxo uniforme de canal aberto paraAeração natural .
- Biofiltros:
Primário:Entrada superior, saída inferior .
Secundário:Entrada inferior, saída superior .
FlowPattern:O movimento composto de cima para baixo garante o contato uniforme com o biofilme .
- Uvsterilizer:
Design do tipo canal com entradas altas/baixas alternadas para prolongar o tempo de exposição .
- Câmara de oxigenação:
A água saturada de oxigênio é entregue viaTubos de PVC fechadosPara evitar a perda de O₂ .
4. especificações do equipamento de tratamento de água
Consulte Tabela 9-1 para obter detalhes sobre modelos, taxas de fluxo e quantidades .
Tabela 9-1: Lista de equipamentos de tratamento de água
